型號：
類別：開關量光端機
摘要：純1-16路開關量光端機接口可以為干接或濕接點；提供1-16路開關量在光纖中傳輸。開關量接口支持信號繼電器干接點與支持光MOS繼電器的脈沖量濕接點兩種類型；每路有開關量開與閉的指示燈。

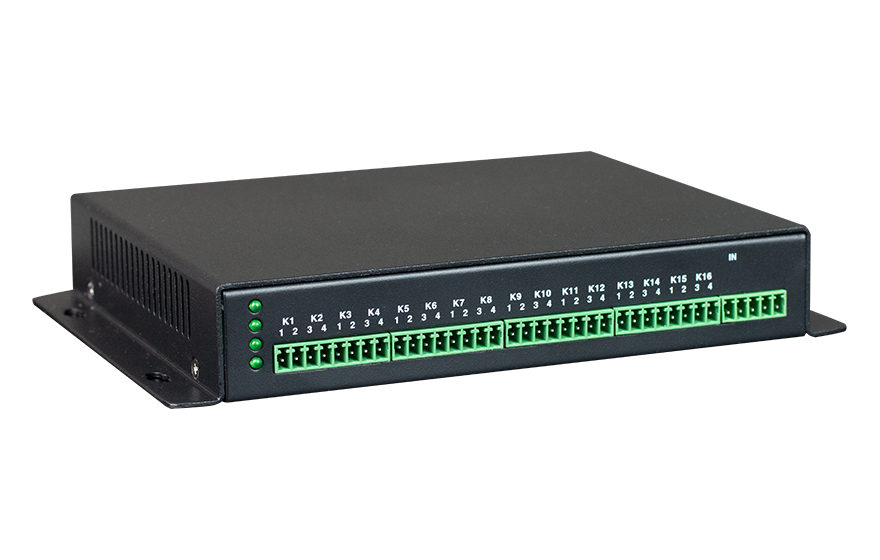

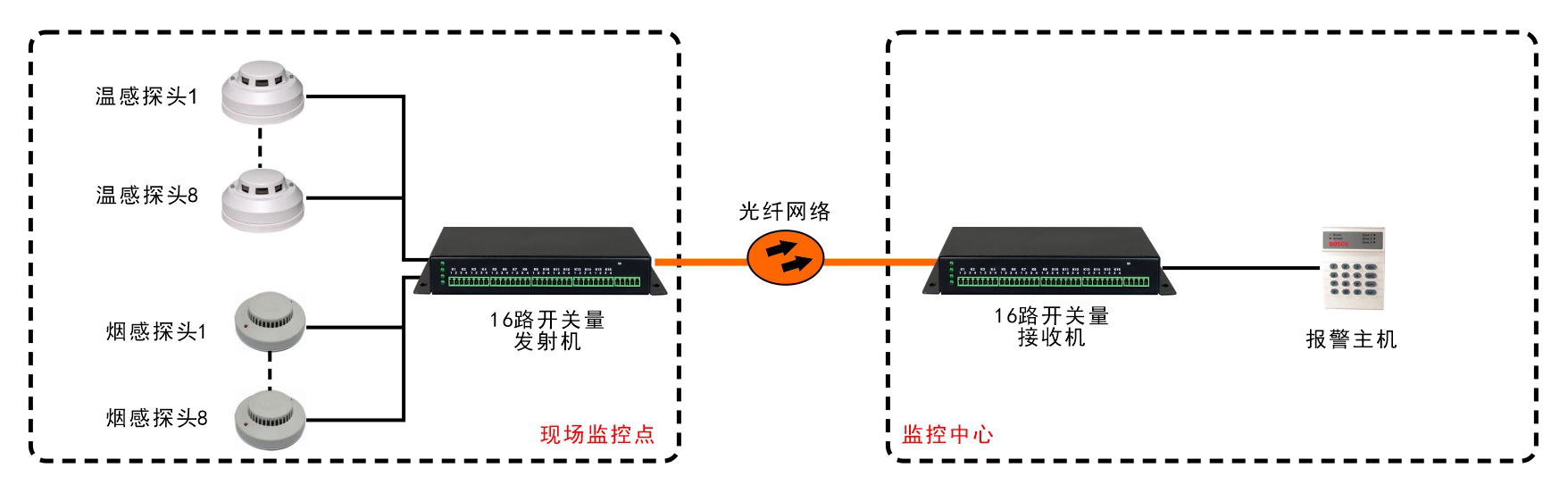

本袖珍型1-16路開關量光端機為純開關量(告警量)光端機 提供1-16路開關量在光纖中傳輸，該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
開關量接口支持干接點與脈沖量的濕接點兩種類型。
◆ 基于自主知識產權的集成電路；
◆ 開關量接口支持信號繼電器干接點與支持光MOS繼電器的脈沖量濕接點兩種類型；
◆ 開關量可以配置成1路單向/2路單向/4路單向/8路單向/16路單向/1路雙向/2路雙向/4路雙向/8路雙向模式；
◆ 輸入開關量常開常閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通；
◆ 開關量在開機狀態或光纖沒有接入時其它開關狀態穩定，不會出現亂動作狀態；

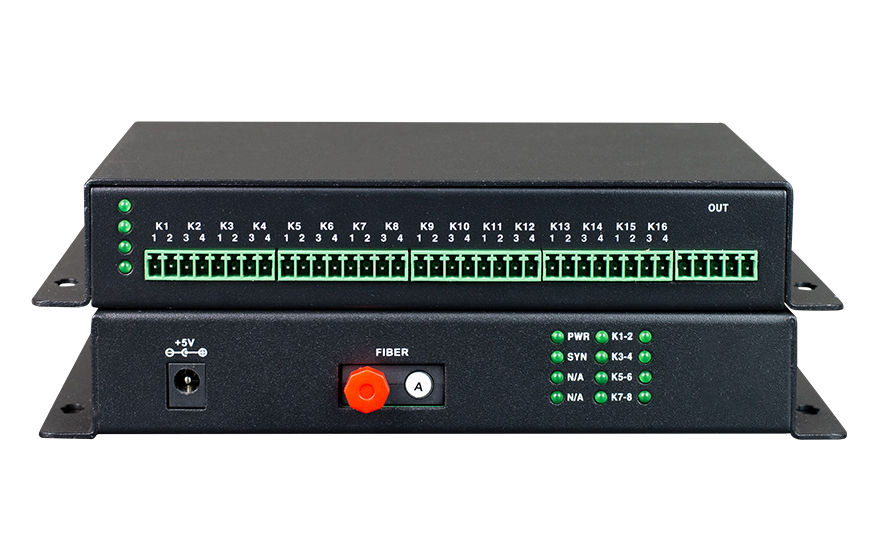

◆ 每路有開關量開與閉的指示燈；
◆ 開關量接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆ 外置AC220/5V電源適配器，也可配置DC-48V/5V電源適配器。

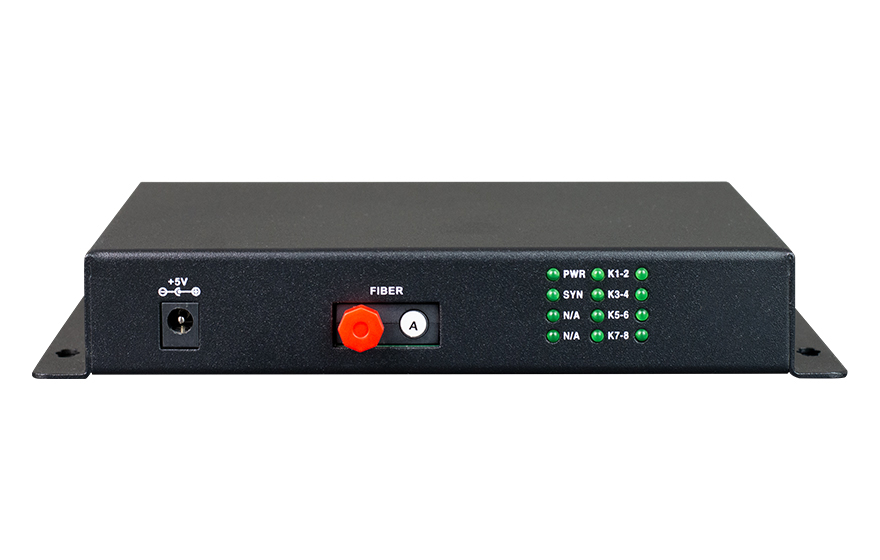

◆ 光纖部分
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm 多模；1310nm/1550nm 單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：<-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 開關量接口(干接點)
接口類型：信號繼電器接口
響應時間：< 1.2ms
開關信號輸出：30VDC/0.5A
最大開關頻率：50HZ
◆ 開關量接口(脈沖量/濕接點)
接口類型：光MOS繼電器接口
響應時間：< 0.5ms
開關信號輸出：0-VCC/0.12A(VCC為本機供電電源電壓)
最大開關頻率：50HZ
輸出浪涌保護：TVS + TSS防護
◆ 電氣和機械特性
系統電源：AC180V ～260V
功耗：<5W
外觀結構：186（寬）X138（深）X31（高）mm迷你型
◆ 環境指標
工作溫度：-10℃~+60℃(商業級)/-40℃~+85℃(工業級)
儲存溫度：-40℃~+85℃
工作濕度：0%~95%（無凝結）
MTBF：＞100，000小時
