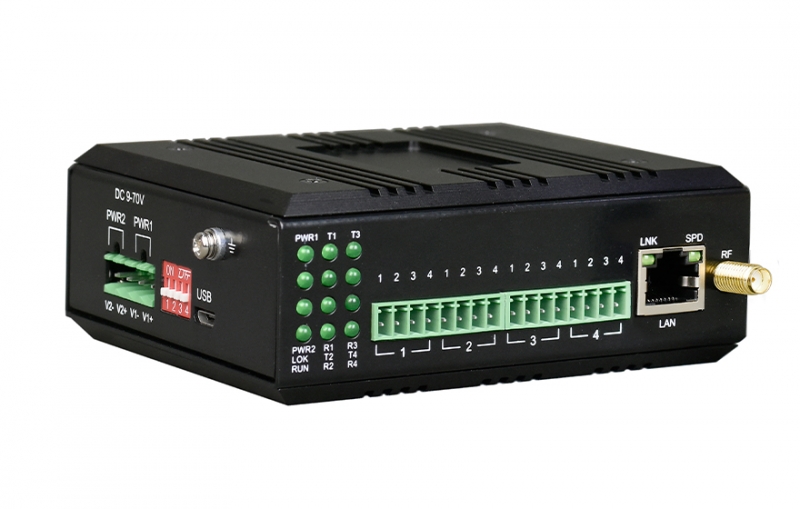

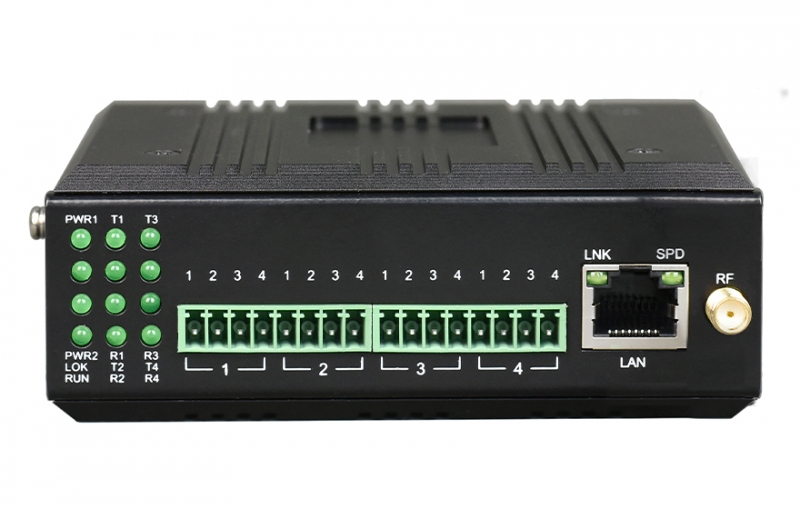

型號：FCT-K8L
類別：串口服務器/工業網關
摘要：
這是一款LoRa透傳1-8路開關量設備，為IP40防護等級，專門用于將開關量信號通過LoRa進行傳送的無線中繼設備。 這款無線網關采用工業級的高性能32位通信處理器，以嵌入式OS實時操作系統為軟件支撐平臺，可以采用35mm軌式與壁掛式安裝方式，能滿足不同應用現場的需求。
LoRa簡介
LoRa 是 LPWAN（低功耗廣域網 Low Power Wide Area Nerwork）通信技術中的一種，是Semtech
公司采用和推廣的一種基于擴頻技術的超遠距離無線傳輸方案，LoRa 融合了數字?jǐn)U頻、數字信號處理和
前向糾錯編碼技術，擁有前所未有的性能，設計人員便可做到遠距離和低功耗兩者均兼顧，最大程度地
實現更長距離和更低功耗的數據通信，使得嵌入式無線通信領域的局面發生了徹底的改變。
LoRa 的主要特點：
1）高靈敏度、低功耗
2）系統容量大
這些關鍵特征使得 LoRa 技術非常適用于要求功耗低、距離遠、大量連接以及定位跟蹤等的物聯網應用，如智能抄表、智能停車、車輛追蹤、寵物跟蹤、智慧農業、智慧工業、智慧城市、智慧社區等應用和領域。
◆ 采用ARM Cortex -M4 ，主頻 192MHz處理器；
◆ 使用 LoRa 擴頻技術進行無線數據傳輸?shù)慕K端，為用戶提供全透明數據傳輸模式。支持星形、Mesh網狀網等多種模式的組網，在同一個網絡中具有點播、廣播、組播等多種通信模式。
◆ -139dbm 高接收靈敏度，超強抗干擾能力，發射功率可調
◆ ISM 430M-490M免費頻段，無需申請頻率使用費，默認490M，避開433M擁擠頻段；
◆ 支持總共8路開關量DI與DO；DI支持干節點輸入模式，DO支持干接點輸出和脈沖輸出（濕接點）兩種模式；
◆ A設備檢測開關量數據并通過LoRa傳輸方式傳輸?shù)紹設備，B設備繼電器輸出和A設備所檢測的開關量狀態一致；
◆ 每路有開關量開與閉的指示燈狀態指示；輸入開關量開與閉自動檢測；
◆ 可以通過DIP開關設置LoRa無線信號沒有通時輸出開關量的常開與常閉的狀態；
◆ 支持1路百兆以太網；以太網支持10/100base-T(X)自適應以太網接口；支持自動協商（Auto-Nego Full&half duplex）支持自動交叉線檢測（MDI/MDIX）；
◆ 支持Web Server、Windows配置工具等多種配置形式、支持SNMP網管；

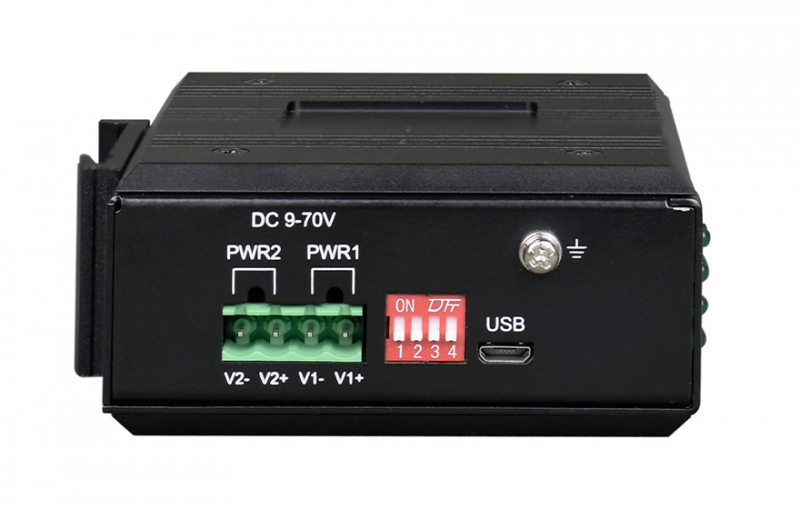

◆ 雙DC供電時（5.08接線端子）：
◆ 可以DC9-70V或AC7-55V寬范圍電源供電，電源具備極性自動檢測功能，安裝時無需區分正負極；
◆ 支持內部隔離，冗余雙電源輸入;防反接保護
◆ AC供電時（三位梅花AC座）：
◆ 支持AC~85-265V交流，或DC110-300V直流寬范圍輸入
◆ 電源支持過載保護;符合工業四級電磁兼容性要求;超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;
◆ 無風扇高效散熱，降低修復時間;
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;

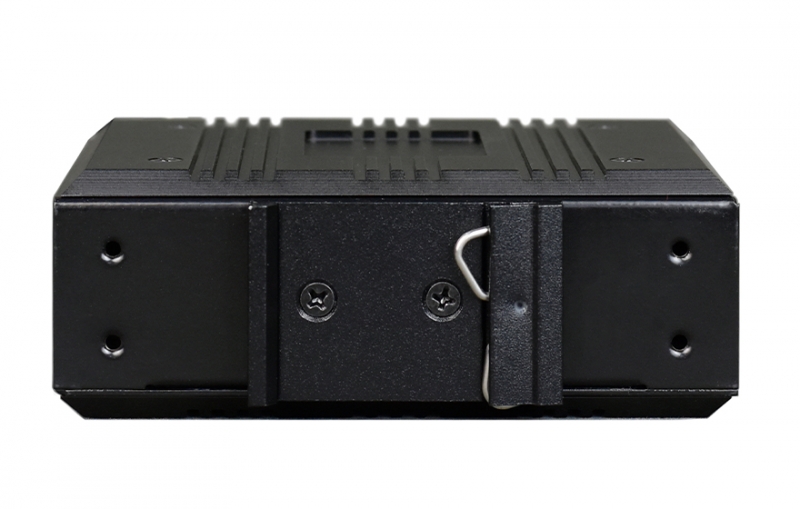

◆ 導軌或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;
◆ 所有型號皆通過100%烤機測試;
◆ 10/100M以太網接口
協 議：符合IEEE 802.3ab，IEEE 802.3z
速 率：10/100自適應m全/半雙工自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ 開關量接口
輸出接口類型：
干接點： 信號繼電器干接點輸出；
脈沖量（濕接點）：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間：
干接點輸出:<1.2ms；濕接點 輸出<0.6ms
開關信號輸出:
干接點：30VDC/0.5A；濕接點：245VDC/0.12A
最大開關頻率 50HZ
輸出浪涌保護:
干接點輸出：無；
濕接點輸出：TVS+固體放電管防護
◆ LoRa接口
RF 頻率 ：默認 490M，400M~520MHz 可配置
RF 發射功率：默認20dbm / 100mW
空中速率 ：0.018-37.5kbps
空中距離： 4~8km
接收靈敏度 ：-139dbm Max
天線接口 ：SMA接口外螺紋內針
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100000小時
| 產品型號 | FCT-K8L |
| 產品功能描述 | 工業軌式1-8路開關量LoRa透傳設備 |
| 業務端口描述 | 1-8路開關量接口；1路百兆以太網電口，1路LoRa接口 |
| 電源 | DC電源： 冗余雙電源輸入DC9-70V 或AC7-50V功耗<5W 過載保護：支持；反接保護：支持；冗余保護：支持 接入端子：4芯5.08mm間距插入式端子 AC內置電源： AC~85-265V交流，或DC110-300V直流寬范圍輸入功耗<5W 過載保護：支持； 接入接口：三位梅花AC座 |
| 產品尺寸 | (110mm(長) x 86mm(寬) x 40.5mm(高) 安裝方式：導軌安裝、壁掛式安裝 |
| 重量 | 0.45Kg/臺 |
雙向4路開關量通過LORA透傳
