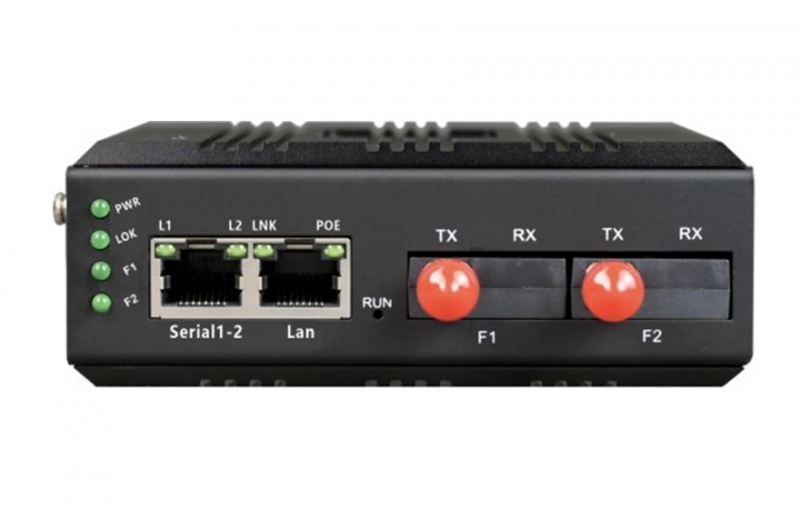

本工業軌式串口服務器是為 IP40 防護等級，是一款能讓串口設備立即具備聯網能力的串口聯網服務器，可以把分散的串行設備、主機等通過網絡來集中管理。該產品支持 2 路 RS-232/RS-422/RS-485 轉 2 路百兆光口+1 路百兆口，可以用光纖口進行級連。
串口服務器支持多種網絡協議，如 TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP 協議；擁有完善的管理功能，支持訪問控制、快速配置、在線升級等；每路串口支持 4 路 TCP 或 UDP 會話連接，支持 ModbusTCP、TCP Server、TCP Client、UDP Server、UDP Client 等多種工作模式；支持 WEB 訪問方式。另外，配套提供的基于 Windows 平臺的管理配置工具，能夠一步一步引導用戶對設備進行管理配置，通過簡單的設置實現串口設備立即聯網。
◆ 采用 ARM Cortex -M4 ，主頻 192MHz 處理器；

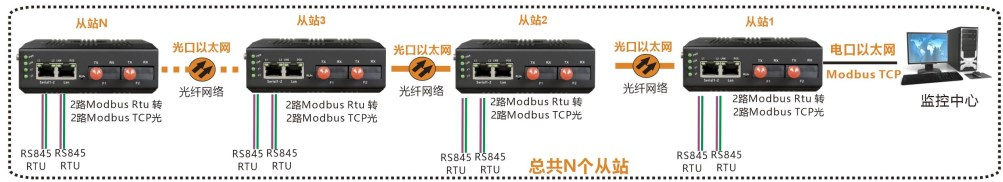

◆ 支持 2 路百兆光口+1 路百兆電口，百兆光口支持 20/40/60/80/120KM 距離傳輸，光纖接口可以級聯；
◆ 以太網支持 10/100Base-T(X)自適應以太網接口；支持自動協商（Auto-Nego Full&half duplex）,支持自動交叉 線檢測（MDI/MDIX）；
◆ 2 路串口支持 300bps-921600bps 線速無阻塞通信，支持波特率自動掃描匹配，支持客戶自定義波特率； l 2 路串行數據接口符合 RS-232/RS-485/RS-485 相關標準，三種接口可選；
◆ 支持支持 Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式； l 完成 Modbus-RTU 到 Modbus-TCP 透明轉換，實現通過網絡方式讀取串口設備數據；
◆ 支持串口狀態和串口參數監視，通信狀態一目了然；
◆ 下支持單機或多機通訊，滿足多個用戶同時監控或管理串口設備；
◆ 支持 Windows 配置工具、串口和 WEB 等多種配置形式、支持 SNMP 網管； l 支持本地和遠程的系統固件升級；

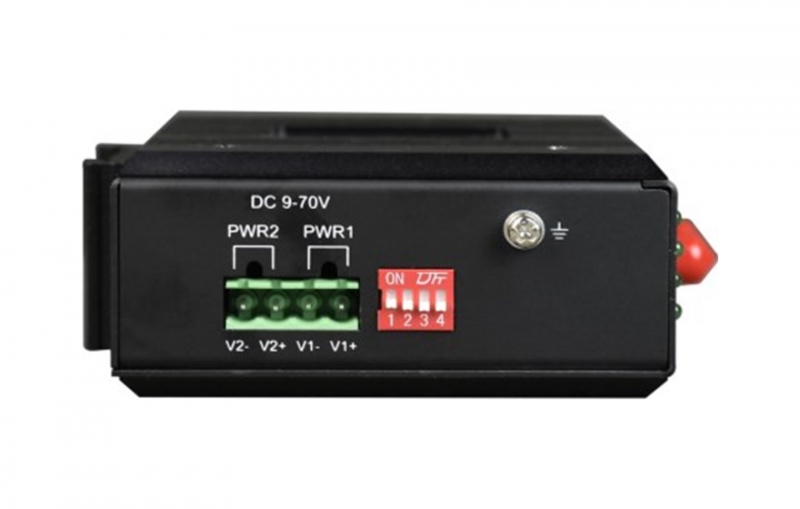

◆ 雙 DC 供電時（5.08mm 接線端子）：
◆ 可以 DC9-70V 或 AC7-50V 寬范圍電源供電，電源具備極性自動檢測功能，安裝時無需區分正負極； n 支持內部隔離，冗余雙電源輸入;防反接保護

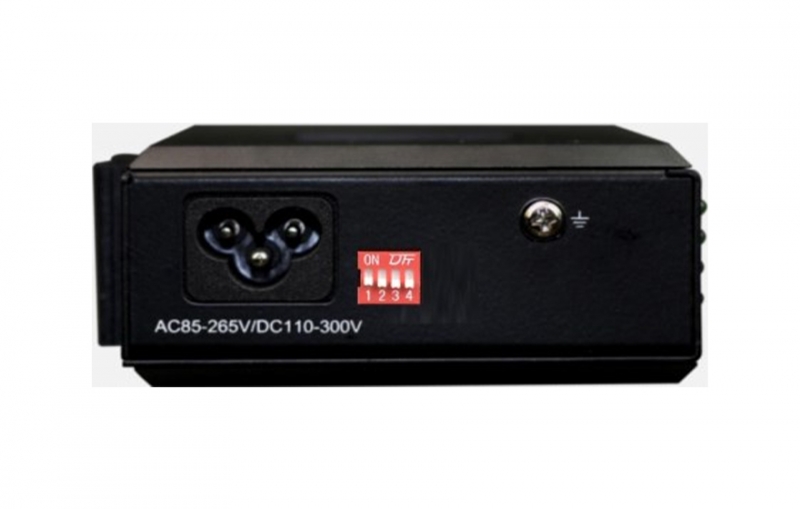

◆ AC 供電時（三位梅花 AC 座）：
◆ 支持 AC~85-265V 交流，或 DC110-300V 直流寬范圍輸符合工業四級電磁兼容性要求； l 支持內部隔離，冗余雙電源輸入;電源支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求; l 無風扇高效散熱，降低修復時間;
◆ 陽極氧化鋁合金外殼，IP40 防護等級，能夠經受住惡劣環境的考驗; l 導軌或壁掛式安裝;寬溫型：工作溫度-40℃~ +85℃;
◆ 所有型號皆通過 100%烤機測試;
◆ 光纖部份
光口：2 光纖：單纖雙纖
光纖接口：SC/FC/ST/LC(SFP)可選 波長：850nm/1310nm多模；1310nm/1550nm單模 無中繼傳輸距離：0~80Km
典型發射功率: 單模100uw — 0.93mw
◆ 10/100M以太網接口
協 議：符合IEEE 802.3ab，IEEE 802.3z 速 率：10/100自適應m全/半雙工自適應 MAC地址表：可以學習4096個MAC地址 物理接口：RJ45座 支持Auto-MDIX
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28) EIA/TIA-422 RS-422 (ITU-T V.11) EIA/TIA-485 RS-485 (ISO/IEC8284) 串口界面:
RS-422: TxD+ TxD- RxD+ RxD- GND
RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND RS-485 2 wires: A(對應TX+) B(對應TX-) GND
RS-232: RXD TXD GND
◆ 環境指標
工作溫度：-40℃—+85℃ 儲存溫度：-40℃—+85℃ 工作濕度：0%—95%（無凝結）
MTBF： ＞100,000小時
| 產品型號 | FCT-081209-2 |
| 產品功能描述 | 可光纖級連型 2 路 RS232/422/485 串口服務器，2 路光以太+1 路電以太，工業軌式 |
| 業務端口描述 | 2 個 RS232/422/485 串行接口；1 路百兆以太網電口+2 路百兆以太網光口 |
| 電源 | DC 電源： 冗余雙電源輸入 DC9-70V 或 AC7-50V,功耗<5W 過載保護：支持；反接保護：支持；冗余保護：支持 接入端子：4 芯 5.08mm 間距插入式端子 AC 內置電源： AC~85-265V 交流，或 DC110-300V 直流寬范圍輸入,功耗<5W 過載保護：支持； 接入接口：三位梅花 AC 座 |
| 產品尺寸 | 外殼：IP40 防護等級，鋁合金材質 尺寸：110mm(長) x 87mm(寬) x 40mm(高) 安裝方式：導軌安裝、壁掛式安裝 |
| 重量 | 0.45Kg/臺 |
