型號：
類別：開關量光端機

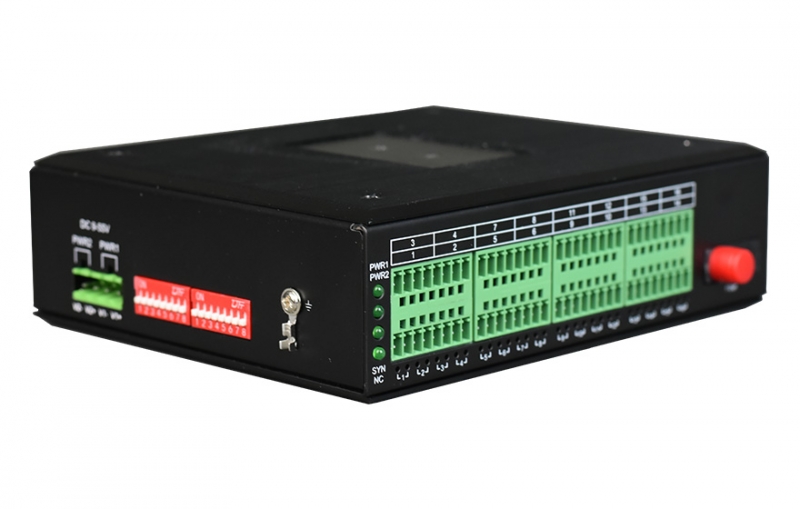

摘要：工業軌式32路開關量光端機，設備提供32路開關量通道，1路光纖接口接口；冗余雙電源輸入DC9-48V。
提供1-32路單向開關量或16路雙向開關量在光纖中傳輸，該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制 、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。

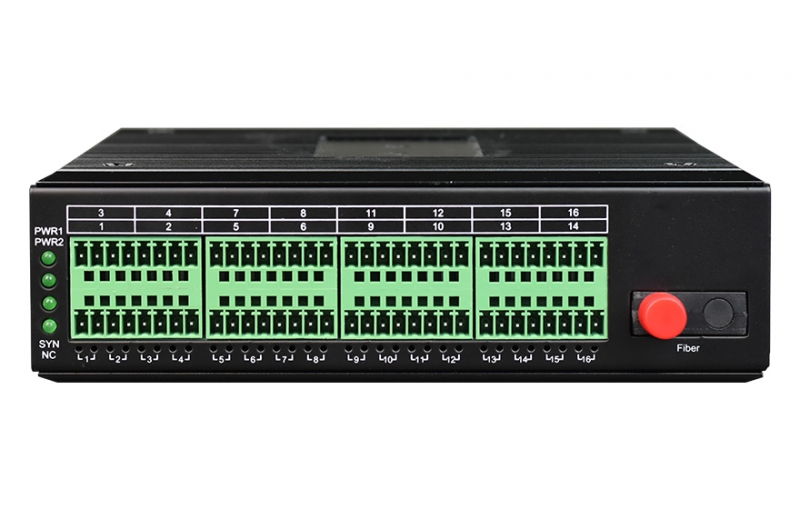

◆ 可以支持單向32路開關量與雙向16路開關量；開關量類型支持干結點與濕節點；
◆ 每路有開關量開與閉的指示燈狀態指示；輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態；
◆ 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；
◆ 開關量輸入接口自帶濾波器，濾除干擾脈沖，保證輸出端的穩定輸出開關量信號；
◆ 可以設置每路開關量輸出在光纖沒有接通時的常開與常閉的狀態；
◆ 開關量接口防雷達到IEC61000-4-5(8/20μS)差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω)標準；
◆ 支持寬范圍9-55V交流與直流電源輸入；
◆ 支持內部隔離，冗余雙電源輸入；
◆ 電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗；

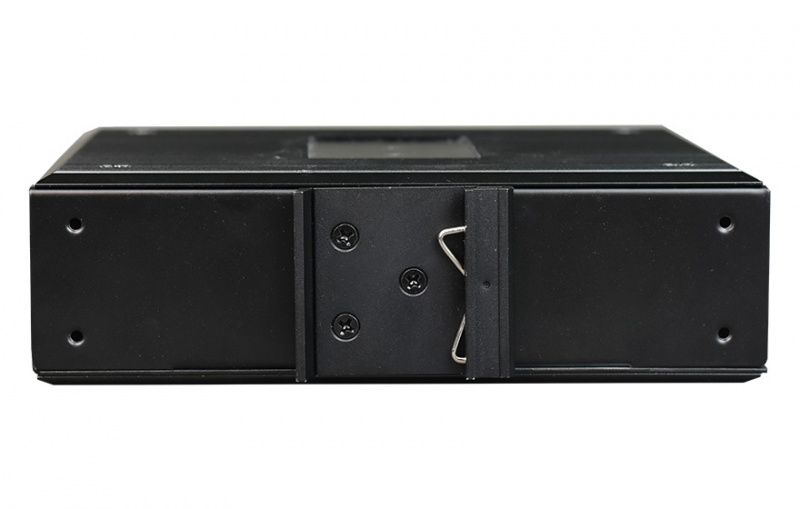

◆ 導軌或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃；
◆ 所有型號皆通過100%烤機測試。
◆ 光纖部份
光口：1
光纖：?jiǎn)卫w雙纖
光纖接口：SC/FC/ST/LC(SFP)可選
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：0~80Km
典型發射功率: 單模100uw — 0.93mw
◆ 開關量接口
輸出接口類型：
干節點
1：信號繼電器干接點輸出；
2：光MOS繼電器輸出(最大內阻25?)
脈沖量：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間：
信號繼電器干接點輸出：<1.2ms
光MOS繼電器輸出<0.6ms
開關信號：
信號繼電器干接點輸出：30VDC/0.5A；
光MOS繼電器輸出：245VDC/0.12A
最大開關頻率： 50HZ
輸出浪涌保護:
信號繼電器干接點輸出：無；
光MOS繼電器輸出：TVS+固體放電管防護
◆ 電源

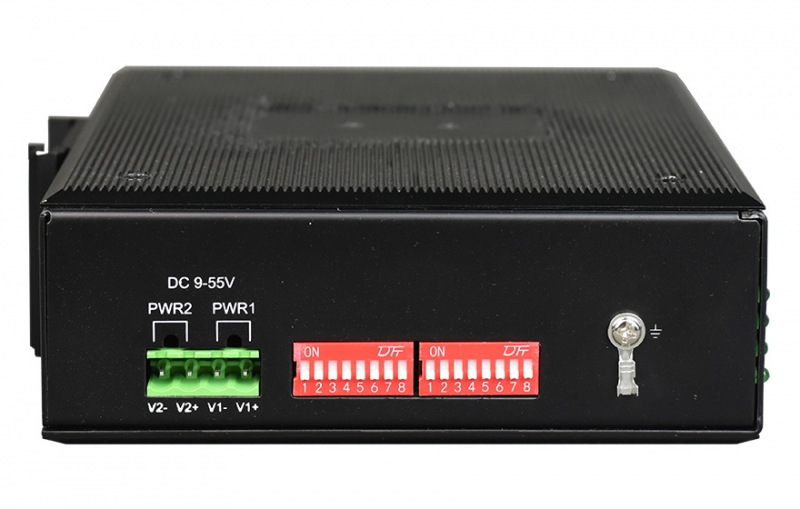

冗余雙電源輸入：AC&DC9-48V 功耗<5W
過載保護：支持
反接保護：支持
冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
外殼： IP40防護等級，鋁合金材質
尺寸：162mm(長) x 132mm(寬) x 50.0mm(高)
安裝方式：導軌安裝、壁掛式安裝
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100000小時
