型號：
類別：模擬量光端機

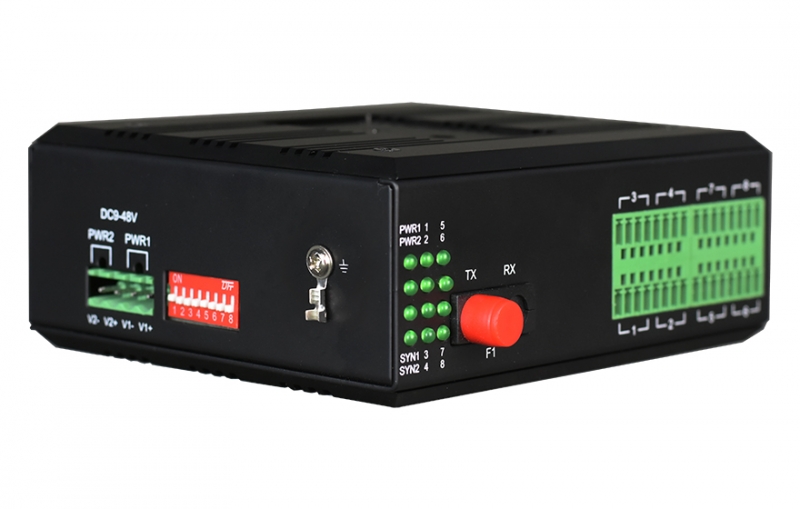

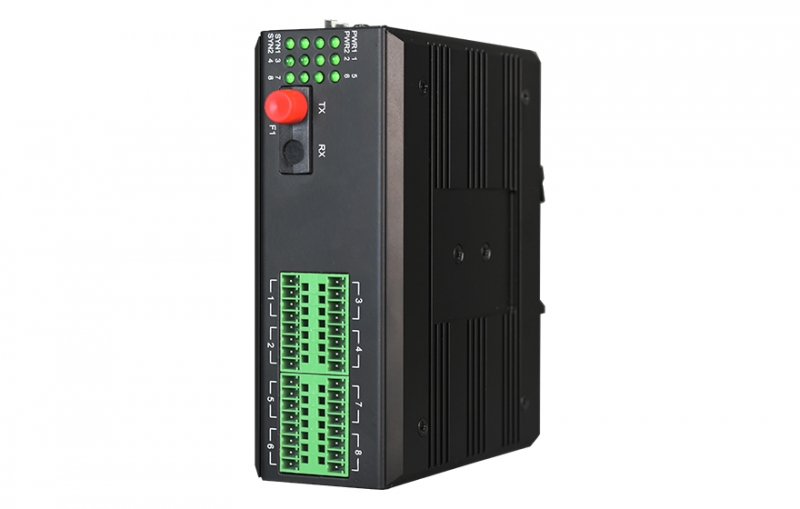

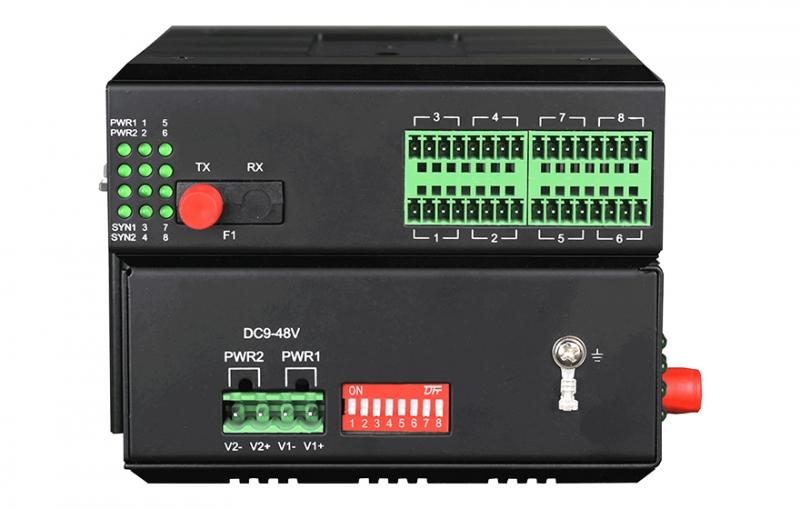

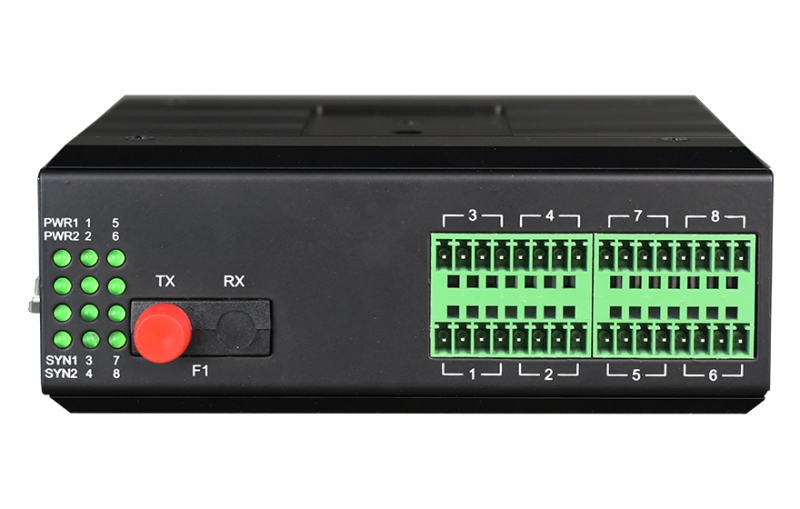

摘要：可同時支持1~8通道模擬量信號（電流/電壓）+4路串口/8路開關量到光纖中繼。DC12-48V冗余雙電源輸入；支持過載保護、反接保護、冗余保護；IP40防護等級，鋁合金材質外殼。
本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持 1~8 通道模擬量信號（電流/電壓）+4路串口/8路開關量到光纖中繼。該設備采用雙電源供電，高性能FPGA可編程器件無MCU處理，高速轉換，采樣頻率可以到20KHZ，12位 AD 轉換芯片。有效通信距離可達0-120KM，串行口的通信速率可達0-115.2KBPS。
由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資，大大提高了控制信號可靠性、安全性和保 密性，同時也解決了電纜傳輸距離受限的問題，最遠通信距離2-120KM。

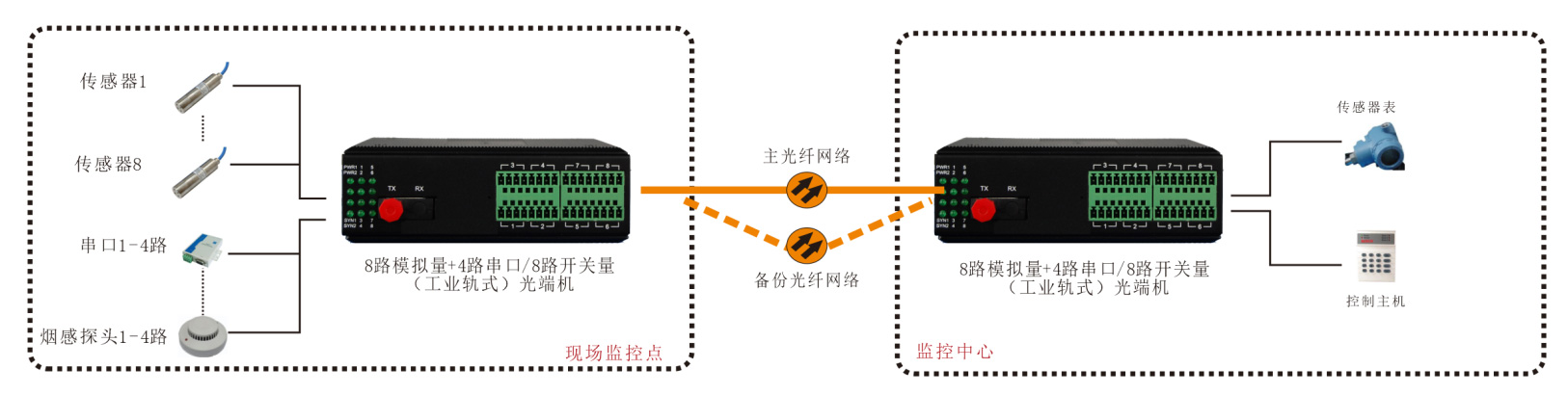

◆ 該設備配對使用，本端信號輸入，對端信號輸出；
◆ 支持 4~20mA，1-8路電流量；或支持 0~10V/0~5V，1-8 路電壓量；8路模擬量輸入輸出可任意組合；
◆ 8路模擬量的AD/DA 通道采用FPGA并行讀寫，非MCU順序讀寫模式，每路模擬量時延＜0.1ms;
◆ 每路模擬量通過FPGA讀取高速采樣數據 ，采樣速率為20K 次/秒，遠高于市場同類產品；
◆ 多模光纖/單模光纖可選，多?？蓚鬏?2KM，單?？蓚鬏?20KM，ST/SC/FC 接口可選；
◆ 具有信號故障保護功能；全方位顯示電接口和光纖運行狀態；
◆ 4-20ma接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準；
◆ 串口支持RS232/485/422三種數據接口可選RS232支持3線RS232 (TXDRXDGND)；
◆ RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；
◆ 開關量可以支持單向8路開關量與雙向4路開關量，每路有開關量開與閉的指示燈狀態指示；
◆ 輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通；
◆ 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；
◆ 支持寬范圍交直流輸入支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗；
◆ 導軌或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃；
◆ 所有型號皆通過100%烤機測試，保修期：5年。
◆ 光纖部份
光口：1
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 電流模擬量
輸入輸出范圍： 0~20mA(包含 4~20mA)
分辨率：12位
采樣速率：20K 次/秒
時間延遲：<0.1ms
最大負載能力： 600Ω
輸入電阻：125Ω
精度： 0.4%(常溫)
◆ 電壓模擬量
輸入輸出范圍：0~10V(包含 0~5V)
分辨率：12位
采樣速率：20K 次/秒
時間延遲： <0.1ms
最大負載能力： 600Ω
輸入電阻：100ΚΩ
精度： 0.4%(常溫)
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(對應TX+) B(對應TX-) Ground
RS-232: RXD TXD Signal Ground
◆ 開關量接口
輸出接口類型：
干節點
1：信號繼電器干接點輸出；2：光MOS繼電器輸出(最大內阻25?)
脈沖量：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間：信號繼電器干接點輸出:<1.2ms光MOS繼電器輸出<0.6ms
開關信號：信號繼電器干接點輸出30VDC/0.5A；光MOS繼電器輸出:245VDC/0.12A
最大開關頻率：50HZ
輸出浪涌保護: 信號繼電器干接點輸出：無；光MOS繼電器輸出：TVS+固體放電管防護
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：＞100000小時
