型號：
類別：RS232/422/485串口光端機
摘要：工業軌式點對點光端機提供1-8路RS232/422/485在光纖中傳輸；通道相互物理隔離；支持點對點網絡拓撲結構；RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據。
工業軌式點對點光貓?zhí)峁?-8路RS232/422/485在光纖中傳輸，該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，工業軌式設計IP40防護等級。

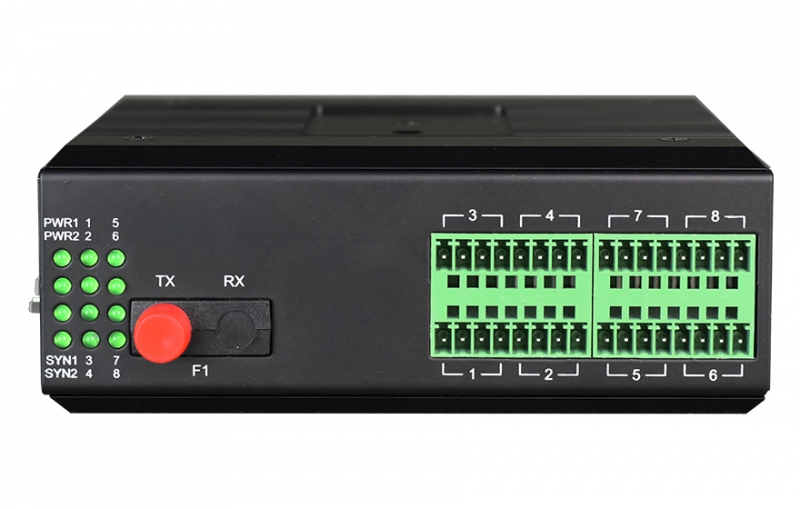

◆ 提供1-8路獨立串口(RS232/422/485可選)通道，通道相互物理隔離；

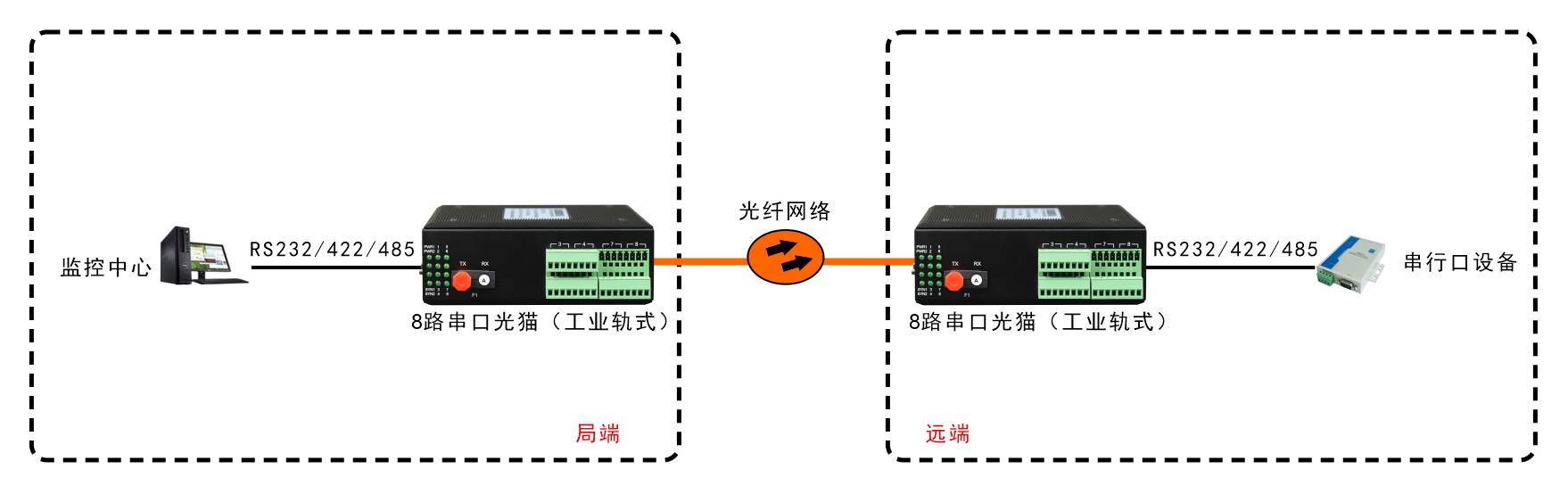

◆ 支持點對點網絡拓撲結構；
◆ 電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞；
◆ RS232/485/422三種數據接口可選RS232支持3線RS232 (TXDRXDGND) 支持流控CDDSRCTS；
◆ RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；
◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準；
◆ 支持內部隔離，冗余雙電源輸入；
◆ 支持寬范圍9-55V交流與直流電源輸入；
◆ 電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗；

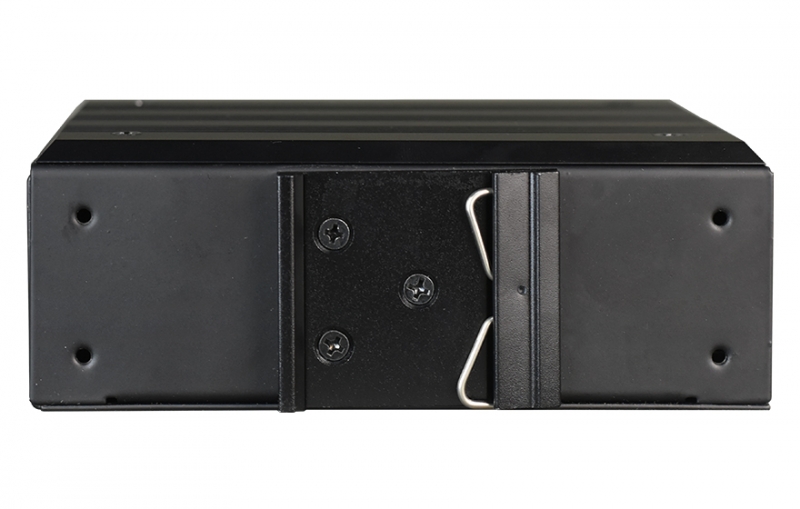

◆ 導軌或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃。
◆ 光纖部分
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm 多模；1310nm/1550nm 單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：<-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ RS232/422/485接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(對應Txd+) B(對應Txd-) Signal Ground
RS-232: RXD TXD Signal Ground
連 接 器：鳳凰端子

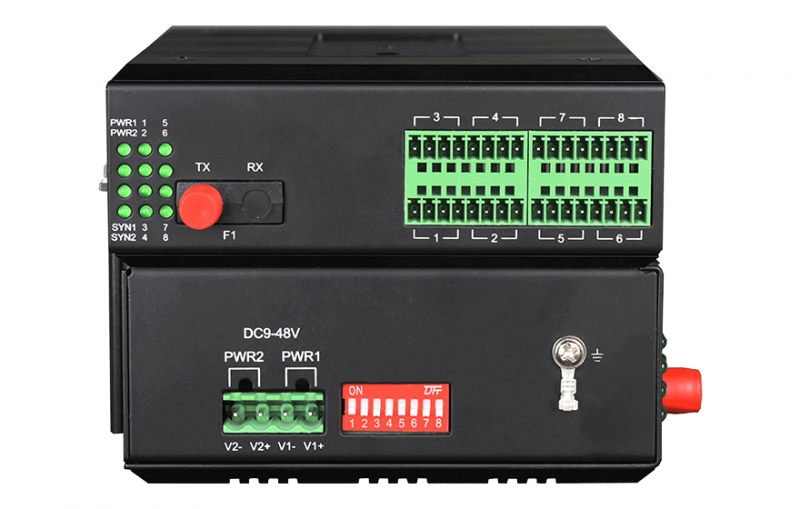

◆ 電源
冗余雙電源輸入: DC9-48V 功耗<5W
過載保護：支持
反接保護：支持
冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
外殼：IP40防護等級，鋁合金材質
尺寸：133mm(長) x 120mm(寬) x 40.0mm(高)
安裝方式：導軌安裝、壁掛式安裝
重量：0.685kg/臺
◆ 工作環境
工作溫度：-40℃ ~85℃
工作濕度：5% ~ 95% (無凝露)
存儲溫度：-40 ℃~ 90℃
存儲濕度：5%~ 95% (無凝露)
