型號：
類別：RS232/422/485串口光端機
摘要：本光端機提供2路串口光纖中傳輸，第1路為RS485接口，第2路為RSS32接口，該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
16通道本光端機 提供2路串口光纖中傳輸，第1路為RS485接口，第2路為RSS32接口，該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
◆ 基于自主知識產權的集成電路；

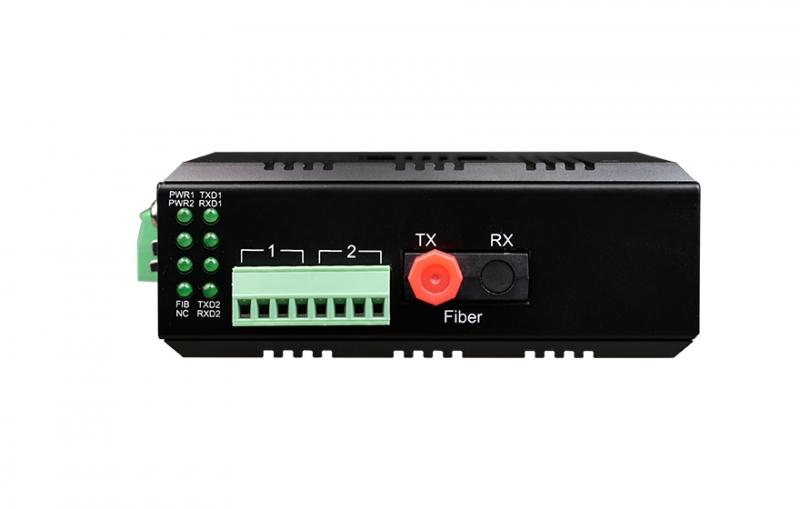

◆ 提供最多2路串口；串口1支持RS485，串口2支持RS232接口（3線TXD,RXD,GND)；
◆ RS485/422通道可以傳輸異步從0-512kbps波特率自適應的串口數據，RS232通道可以傳輸異步從0-256kbps波特率自適應的串口數據；
◆ 串口防雷達到IEC61000-4-5(10/700μS)差模:6KV, 阻抗(40Ω)；共模:6KV，阻抗(40Ω)標準；
◆ 電源支持，過載保護;符合工業四級電磁兼容性要求；
◆ 電源支持超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;無風扇高效散熱，降低修復時間；

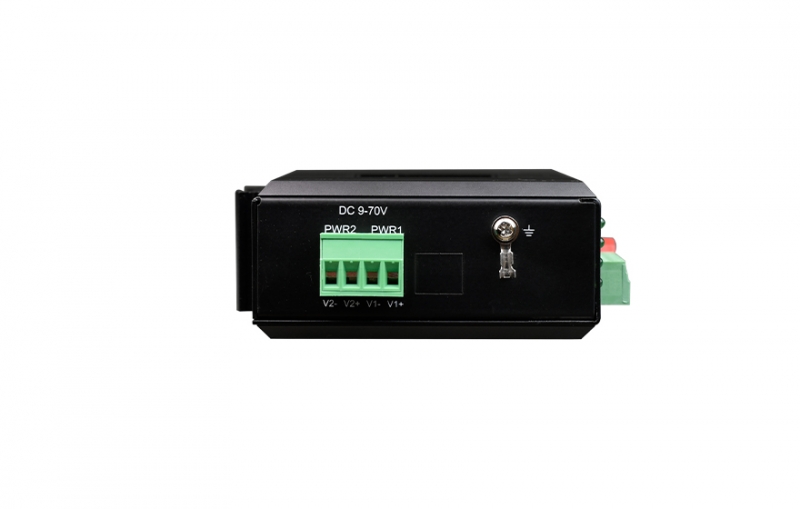

◆ 雙DC供電時（5.08接線端子）：
可以DC9-55V或AC7-50V寬范圍電源供電，電源具備極性自動檢測功能，安裝時無需區分正負極；
支持內部隔離，冗余雙電源輸入;防反接保護；

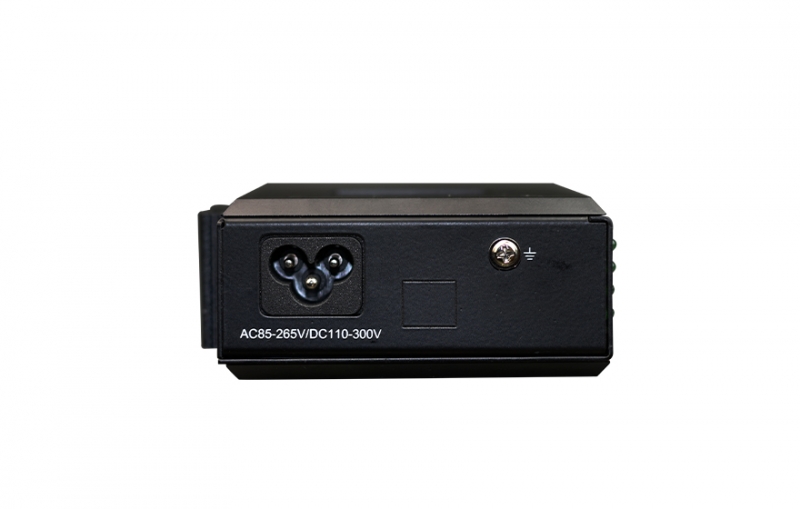

◆ AC供電時（三位梅花AC座）：
支持AC~85-265V交流，或DC110-300V直流寬范圍輸入；
◆ 提供DIN 35mm軌式安裝，或壁掛式安裝方式；
◆ 光纖部份
光口：1
光纖：單纖雙纖
光纖接口：FC/SC/ST可選
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm： ≥ -9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-485 2 wires: A(對應TX+) B(對應TX-) GND
RS-232: RXD TXD GND
◆ 環境指標
工作溫度：-40℃ —— +85℃
儲存溫度：-40℃ —— +85℃
工作濕度：0% —— 95%（無凝結）
MTBF： ＞100000小時
◆ 產品規格

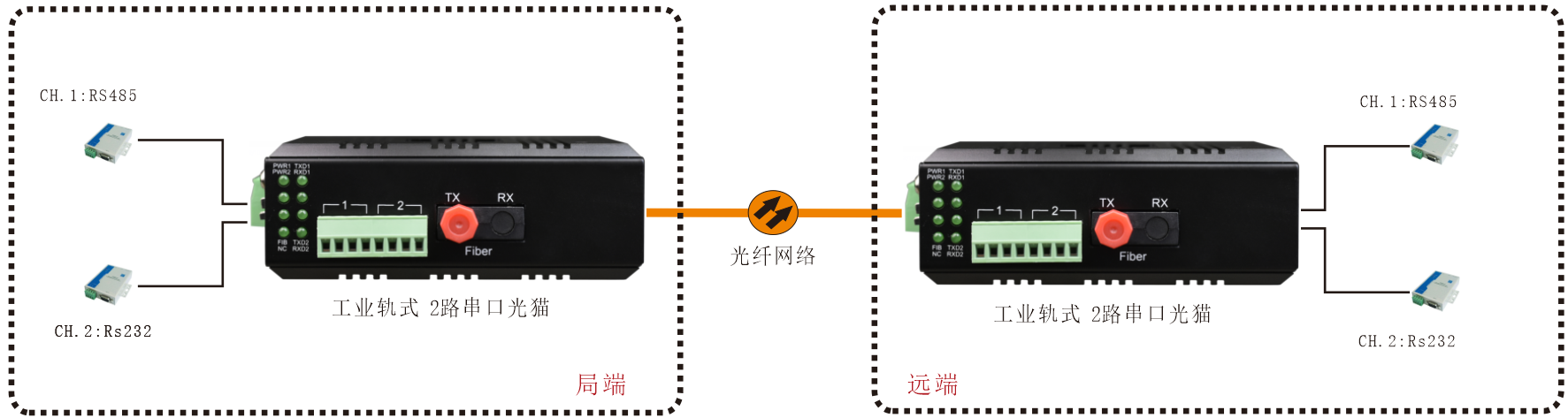

| 產品功能描述 | 在光纖上同時傳送1路RS485串口，與1路RS232串口 |
| 業務端口描述 | 1個光纖接口；1路RS485串口1路RS232串口 |
| 電源 | DC電源： 冗余雙電源輸入DC9-70V 或AC7-50V功耗<5W 過載保護：支持；反接保護：支持；冗余保護：支持 接入端子：4芯5.08mm間距插入式端子 AC內置電源： AC~85-265V交流，或DC110-300V直流寬范圍輸入功耗<5W 過載保護：支持； 接入接口：三位梅花AC座 |
| 產品尺寸 | (110mm(長) x 86mm(寬) x 40.5mm(高) 安裝方式：導軌安裝、壁掛式安裝 |
| 重量 | 0.495Kg/臺 |
