型號：
類別：帶串口數據 工業交換機
摘要：4路百兆電+4路百兆光+2路串口2路千兆環網光接口，支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，可帶SNMP及console網管管理功能，專為嚴酷苛刻的工業環境而設計。
本系列產品采用工業冗余環網設計，每臺設備有兩個用于組成環網的光纖端口，通過手拉手的級聯方式組成環形的網絡拓撲結構，工業冗余環網（FC-Ring）設計是為了實現在惡劣環境下，數據傳輸?shù)姆€(wěn)定性、可靠性和實時性。其工作原理是物理連接上成環型結構，工作時網絡信號成鏈狀結構，一旦傳輸光纜某處節點斷路，設備以極短的時間自動切換到備用線路上傳輸。冗余環網結構不僅減少了數據信號傳輸風險，更簡化了工程安裝，降低了工程成本。

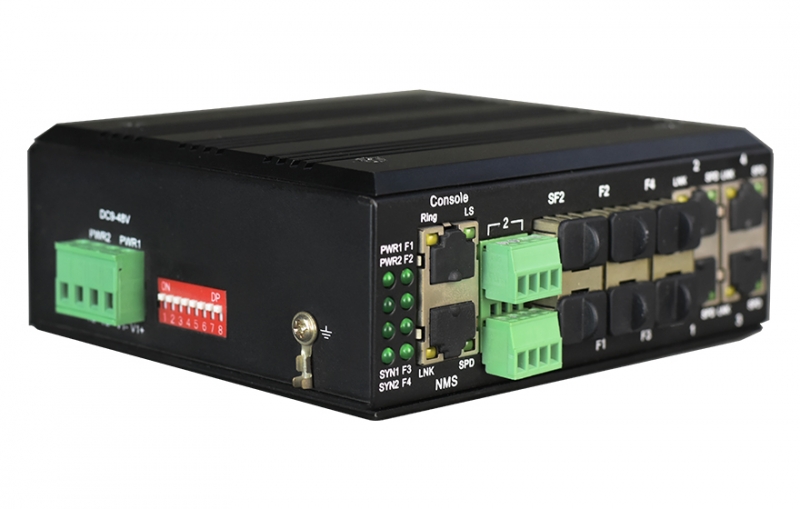

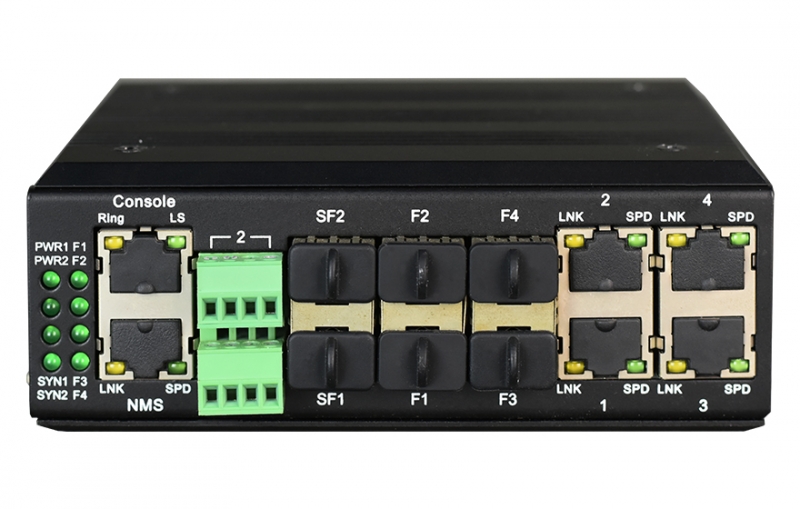

此產品提供：2個千兆SFP以太光口；4個百兆以太電接口4個百兆光接口；2路RS232/422/485獨串口。2路串口為獨立設計，每路串口為主從設計，一個是主控制節點，其它都是從節點。
◆ 工業導軌式設計，專為嚴酷苛刻的工業環境而設計;
◆ 提供兩光纖條線路，在線路故障時可自動切換，保證通信正常。
◆ 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓撲結構支持多種光纖網絡結構;
◆ 設備提供4路百兆以太電口，4路百兆以太光口，2路千兆光以太接口，環網總的傳輸帶寬為線速1000M；
◆ 交換機內建1Mbit MP-SSRAM高速內存，無阻塞設計，最大背板帶寬32GBit/S;
◆ 基于FPGA+ARM設計，快速縮短自愈環回建立時間，支持“FC-Ring”冗余環網（自愈時間<20ms）；
◆ 支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，支持最大為10K字節的以太包；
◆ 具有廣播風暴保護、平衡流量、隔離沖突和檢測差錯等功能；
◆ 10/100Mbps 自適應，電口 MDI/MDI-X 自適應無需手動調整
◆ 以太接口與串行數據帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波8/20μs，開路峰值輸出電壓6KV標準;
◆ 提供2路RS232/485/422接口可選三種數據接口可選RS232支持3線RS232 (TXDRXDGND);
◆ RS232/485/422通道可以傳輸異步從0-115200波特率的串口數據;
◆ 設備帶Console(CLI)網管與WEB管理平臺可以在線軟件升級，在主機端可以管理每臺從機的設備的工作狀態；
◆ 支持寬范圍交直流輸入(9V-48V)支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等無風扇高效散熱，降低修復時間;
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗，提供導軌式或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃。
◆ 光纖部分
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm 多模；1310nm/1550nm 單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 10/100M以太網接口
協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速 率：10/100M自適應，全/半雙工完全自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 10/100/1000M以太網接口
協 議：符合IEEE 802.3z，IEEE 802.3ab
速 率：10/100/1000M自適應，全/半雙工完全自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 串行接口
波特率：0-115.2K
接口特性：EIA-RS232/EIA-RS422/EIA-RS485
物理接口：接線端子
◆ 電源

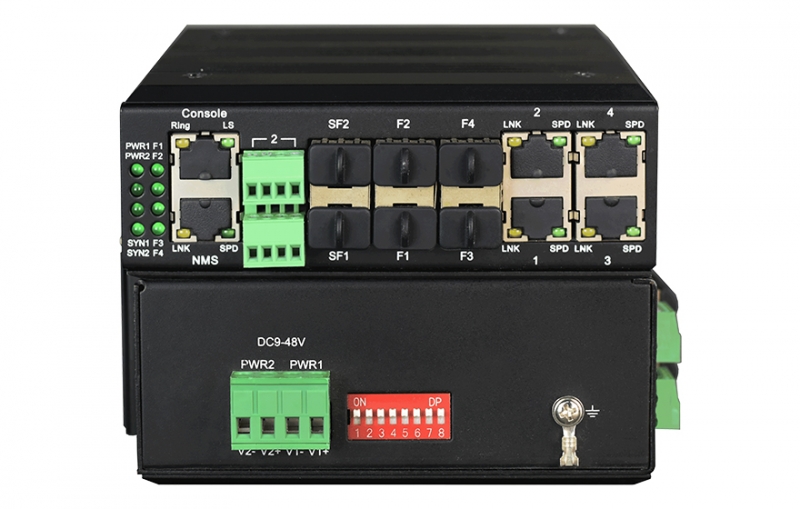

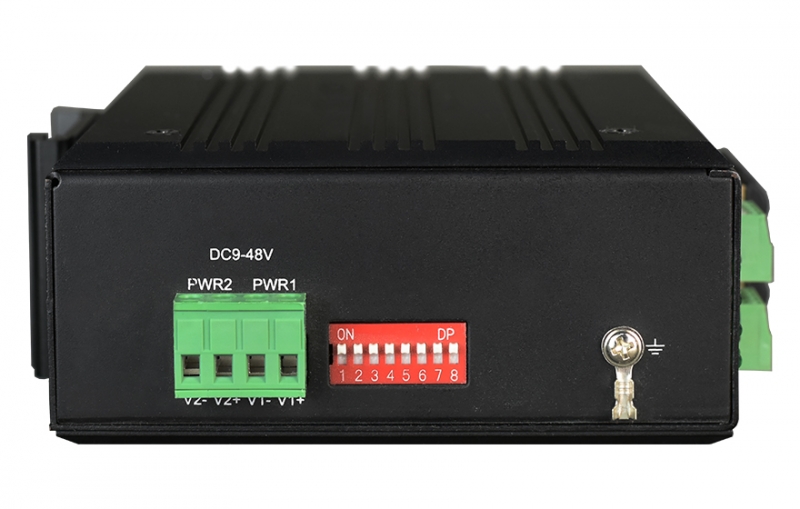

冗余雙電源輸入：DC9-48V 功耗<5W
過載保護：支持
反接保護：支持
冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
外殼：IP40防護等級，鋁合金材質
尺寸：133mm(長) x 120mm(寬) x 50.0mm(高)

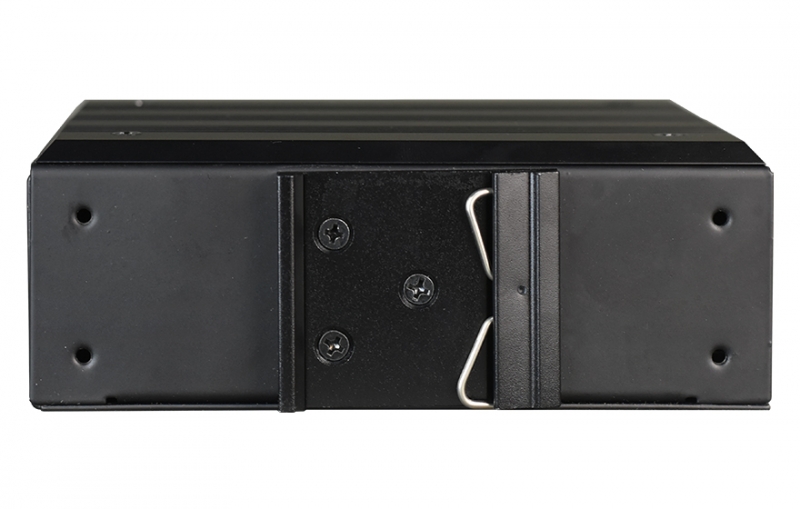

安裝方式：導軌安裝、壁掛式安裝
重量：0.85kg/臺
◆ 環境指標
工作溫度：-40℃—+85℃(工業級)
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100000小時
方案應用圖例一
本產品支持多種光纖網絡拓撲結構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓撲結構，
并可在此基礎上組網為更復雜的網絡拓撲結構
點對點（Point to Point） 應用場合：

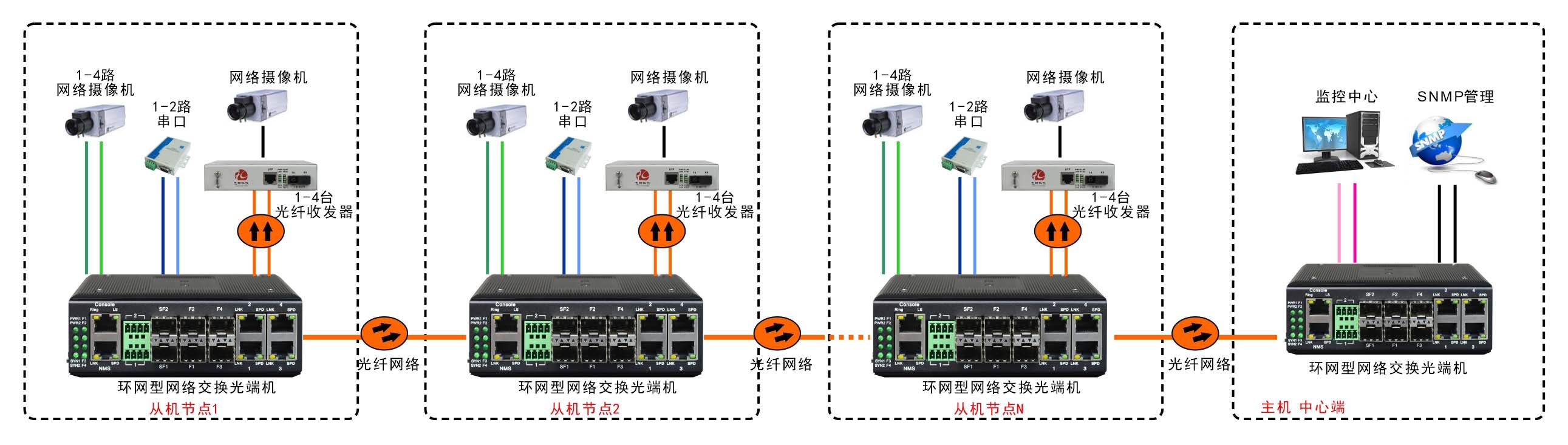

鏈型（Line） 應用場合：

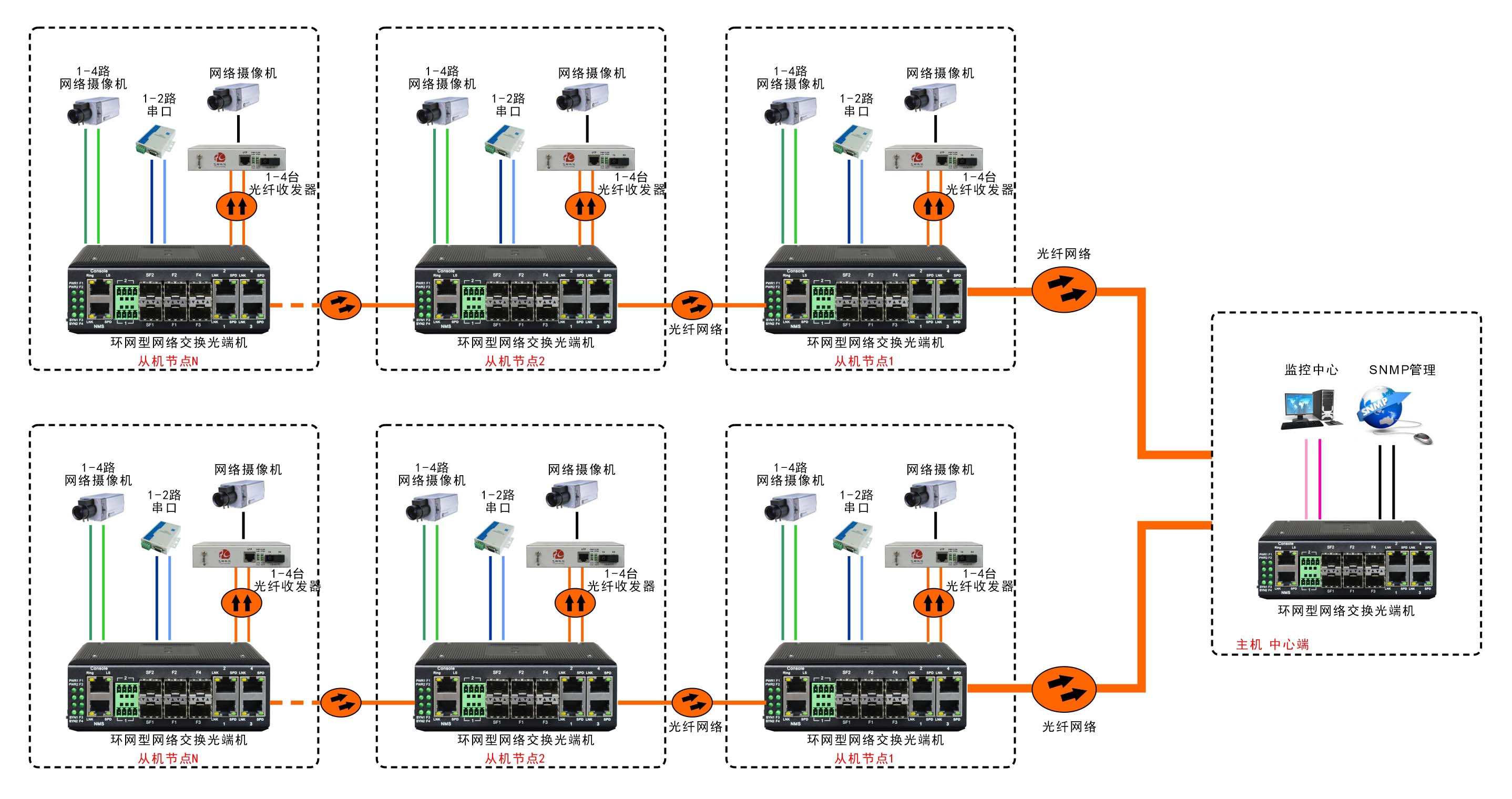

應用方案圖例二:
星型（Star）應用場合：

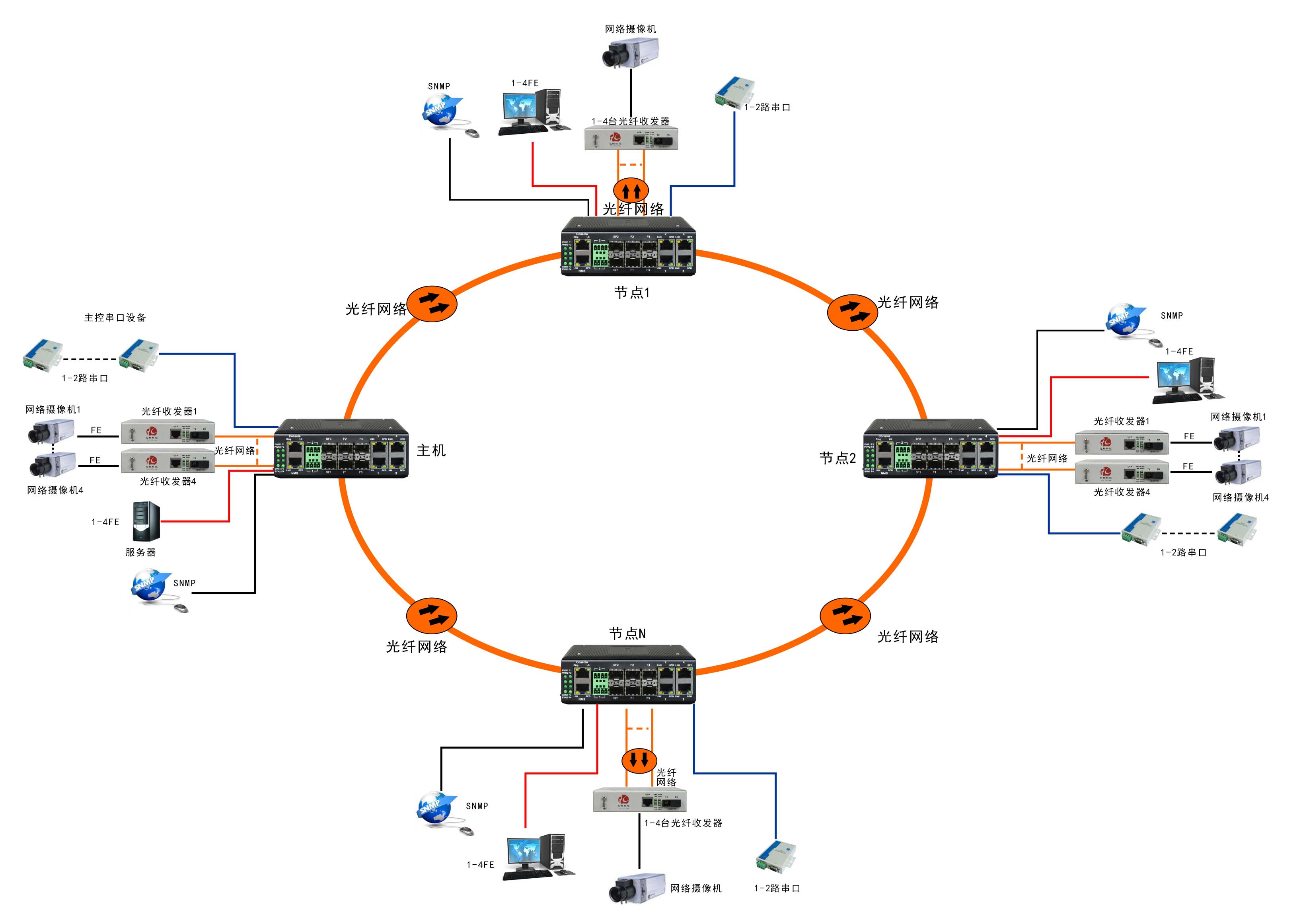

應用方案圖例三
環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時
應用方案圖例四
本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在20ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸?shù)淖杂Ｗo功能，網絡故障排除后系統會自動恢復。
